JOB 4 - PROCESSING DEVICE

Alat pemroses (processing device) pada komputer adalah alat dimana instruksi-instruksi program diproses untuk mengolah data yang sudah dimasukkan lewat alat input dan hasilnya akan ditampilkan di alat output. Processing device terdiri dari CPU (central processing device) dan main memory. Disamping itu CPU juga mempunyai beberapa simpanan yang berukuran kecil yang disebut dengan register.

              I.      CU (Control Unit) / Unit Kendali

Unit ini bertugas mengatur dan mengendalikan semua peralatan yang ada pada sistem komputer. Unit kendali akan mengatur kapan alat input menerima data dan kapan data diolah serta kapan ditampilkan pada alat output. Selain itu CU menafsirkan perintah dan menghasilkan sinyal yang tepat untuk bagian lain dalam sistem komputer. Unit ini mengatur kapan alat input menerima data dan kapan data diolah serta kapanditampilkan dari program komputer. Bila terdapat instruksi perhitungan atau logika maka unit ini akan mengirim instruksi tersebut ke ALU (aritmathic and logic unit).Tugas dari unit kendali ini adalah :

• Mengatur dan mengendalikan alat-alat input dan output.

• Mengambil instruksi-instruksi dari memori utama.

• Mengambil data dari memori utama (jika diperlukan) untuk diproses.

• Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika serta mengawasi kerja dari ALU.

• Menyimpan hasil proses ke memori utama.

            II.      ALU (Arithmatic and Logic Unit)

Tugas utama dari ALU adalah melakukan semua perhitungan aritmatika (matematika) yang terjadi sesuai dengan instruksi program. ALU melakukan semua operasi aritmatika dengan dasar penjumlahan sehingga sirkuit elektronik yang digunakan disebut adder. Tugas lain dari ALU adalah melakukan keputusan dari suatu operasi logika sesuai dengan instruksi program. Operasi logika meliputi perbandingan dua operand dengan menggunakan operator logika tertentu, yaitu

-          Sama dengan (=)

-          Tidak sama dengan (<>)

-          Kurang dari (<)

-          Kurang dari sama dengan (<=)

-          Lebih besar dari (>)

-          Lebih besar sama dengan dari (>=)

          III.      Register

simpanan kecil / memori dalam CPU yang mempunyai kecepatan sangat tinggi yang digunakan untuk menyimpan instruksi dan data yang sedang diprosesoleh CPU

Main memory merupakan simpanan yang kapasitasnya lebih besar dibandingkan register. Main memory dibagi menjadi 2 (dua) macam : RAM dan ROM. Selain itu terdapat pula memori yang disebut dengan cache memory.

a.                  Random Access Memory (RAM)

RAM merupakan jenis jenis memori yang dapat dibaca, diisi, dan diubah menurut kebutuhan (volatile). RAM mempunyai sifat sementara. Sifat sementara  ini maksudnya adalah jika terjadi mati listrik maka data yang berada dalam RAM akan hilang.

 Struktur RAM terbagi menjadi empat bagian utama, yaitu :

-        Input storage, digunakan untuk menampung input yang dimasukkan melalui alat input.

-       Program storage, digunakan untuk menyimpan semua instruksi-instruksi program yang  akan diakses.

-  Working storage, digunakan untuk menyimpan data yang akan diolah dan hasil pengolahan.

-      Output storage, digunakan untuk menampung hasil akhir dari pengolahan data yang akan ditampilkan ke alat output.

Terdapat beberapa jenis RAM  yang beredar dipasaran hingga saat ini yaitu :

1. FPM DRAM (Fast Page Mode Random Access Memory), RAM  yang paling pertama kali ditancapkan pada slot memori 30 pin mainboard komputer, dimana RAM ini dapat kita temui pada komputer type 286 dan 386. Memori jenis ini sudah tidak lagi diproduksi.

2. EDO RAM ( Extended Data Out Random Access Memory), RAM jenis ini memiliki kemampuan yang lebih cepat dalam membaca dan mentransfer data dibandingkan dengan RAM biasa. Slot memori untuk EDO – RAM adalah 72 pin. Bentuk EDO-RAM lebih panjang daripada RAM yaitu bentuk Single Inline Memory Modul (SIMM). Memiliki kecepatan lebih dari 66 Mhz

3.  BEDO RAM (Burst EDO RAM), RAM yang merupakan pengembangan dari EDO RAM yang memiliki kecepatan lebih dari 66 MHz.

4. SD RAM (Synchronous Dynamic Random Access Memory), RAM jenis ini memiliki kemampuan setingkat di atas EDO-RAM. Slot memori untuk SD RAM adalah 168 pin. Bentuk SD RAM adalah Dual Inline Memory Modul (DIMM). Memiliki kecepatan di atas 100 MHz.

5.  RD RAM (Rambus Dynamic Random Access Memory). RAM jenis ini memiliki kecepatan sangat tinggi, pertama kali digunakan untuk komputer dengan prosesor Pentium 4. Slot Memori untuk RD RAM adalah 184 pin. Bentuk RD RAM adalah Rate Inline Memory Modul (RIMM). Memiliki kecepatan hingga 800 MHz.

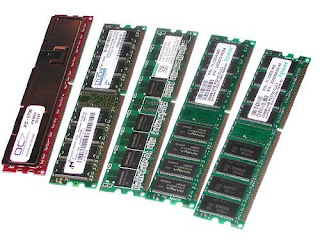

6.  DDR SDRAM (Double Data Rate Synchronous Dynamic RAM). RAM jenis ini memiliki kecepatan sangat tinggi dengan menggandakan kecepatan SD RAM, dan merupakan RAM yang banyak beredar saat ini. RAM jenis ini mengkonsumsi sedikit power listrik. Slot Memori untuk DDR SDRAM adalah 184 pin, bentuknya adalah RIMM.

b.                  Read Only Memory (ROM)

ROM hanya dapat dibaca sehingga pemrogram tidak bisa mengisi sesuatu ke dalam ROM. ROM sudah diisi oleh pabrik pembuatnya berupa sistem operasi yang terdiri dari program-program pokok yang diperlukan oleh sistem komputer, seperti misalnya program untuk mengatur penampilan karakter di layar, pengisian tombol kunci papan ketik untuk keperluan kontrol tertentu, dan bootstrap program. Program bootstrap diperlukan pada saat pertama kali sistem computer diaktifkan.

Instruksi-instruksi yang tersimpan di ROM disebut dengan microinstruction atau firmware karena hardware dan software dijadikan satu oleh pabrik pembuatnya. Isi dari ROM ini tidak boleh hilang atau rusak karena bila terjadi demikian, maka sistem komputer tidak akan bisa berfungsi. Oleh karena itu, untuk mencegahnya maka pabrik pembuatnya merancang ROM sedemikian rupa sehingga hanya bisa dibaca, tidak dapat diubah-ubah isinya oleh orang lain. Selain itu, ROM bersifat non volatile supaya isinya tidak hilang bila listrik komputer dimatikan.

Terdapat beberapa jenis ROM, yaitu :

a.      PROM (Programmable Read Only Memory), hanya dapat diprogram satu kali dan selanjutnya tidak dapat diubah kembali

b.      EPROM (Erasable Programmable Read Only Memory) dapat dihapus dengan sinar ultraviolet serta dapat diprogram kembali berulang-ulang.

c.   EEPROM (Electrically Erasable Programmable Read Only Memory) yang dapat dihapus secara elektronik dan dapat diprogram kembali.

c.         Cache Memory

Cache Memory adalah memori yang memiliki kecepatan sangat tinggi yang digunakan sebagai perantara antara RAM dan CPU. Memori ini digunakan untuk menjembatani perbedaan kecepatan CPU yang sangat tinggi dengan kecepatan RAM yang jauh lebih rendah
